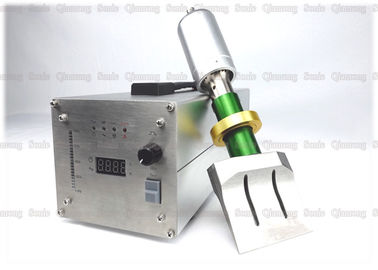

উচ্চ ফ্রিকোয়েন্সি কম্পন আল্ট্রাসোনিক রাবার ডিজিটাল জেনারেটর সহ ফলক কাটা

ডিজিটাল জেনারেটরের সাথে উচ্চ ফ্রিকোয়েন্সি 40Khz কম্পন আল্ট্রাসোনিক রাবার কাটিং ফলক

নীতি:

অতিস্বনক রাবার কাটারের মূলনীতিটি হ'ল 50/60 হার্জ প্রবাহকে একটি অতিস্বনক জেনারেটরের মাধ্যমে 20, 30 বা 40 কেজি হার্ট বৈদ্যুতিক শক্তিতে রূপান্তর করা। রূপান্তরিত উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি আবার ট্রান্সডুসার দ্বারা একই ফ্রিকোয়েন্সিটির যান্ত্রিক কম্পনে রূপান্তরিত হয় এবং তারপরে যান্ত্রিক কম্পনটি প্রশস্ততা পরিবর্তন করতে পারে এমন প্রশস্ততা মড্যুলেটর ডিভাইসের একটি সেট মাধ্যমে কাটিং ব্লেডে স্থানান্তরিত হয়। অতিস্বনক রাবার কাটার ফলকটি তার দৈর্ঘ্যের সাথে 10-70 মিমি প্রশস্ততার সাথে কম্পন করে এবং প্রতি সেকেন্ডে 40,000 বার পুনরুক্ত হয় (40 কিলাহার্টজ) (ব্লেডের কম্পনটি অণুবীক্ষণিক এবং খালি চোখে দেখতে সাধারণত অসুবিধা হয়)। কাটিং ফলকটি কাটা যাওয়ার জন্য প্রাপ্ত কম্পন শক্তিটি ওয়ার্কপিসের কাটিয়া পৃষ্ঠে প্রেরণ করে, যার মধ্যে কম্পন শক্তিটি রাবারের অণুর আণবিক শক্তি সক্রিয় করে এবং আণবিক শৃঙ্খলা খোলার মাধ্যমে কাটা হয়।

কাঠামোগত রচনা:

একটি অতিস্বনক কাটিয়া সিস্টেমের প্রধান উপাদানগুলির মধ্যে রয়েছে একটি অতিস্বনক জেনারেটর (ড্রাইভ শক্তি), একটি অতিস্বনক ট্রান্সডুসার, একটি শিং, একটি কর্তনকারী (সরঞ্জাম প্রধান) এবং বিভিন্ন আউটপুট লাইন এবং নিয়ন্ত্রণ লাইন। অতিস্বনক ড্রাইভ পাওয়ার উত্স বাণিজ্যিক শক্তিটিকে একটি উচ্চ-ফ্রিকোয়েন্সি উচ্চ-ভোল্টেজ পর্যায়ক্রমে পরিবর্তিত কারেন্টে রূপান্তরিত করে এবং অতিস্বনক ট্রান্সডুসারকে আউটপুট করে। একটি অতিস্বনক ট্রান্সডুসার আসলে একটি এনার্জি রূপান্তর ডিভাইসের সমতুল্য যা ইনপুট বৈদ্যুতিক শক্তিকে যান্ত্রিক শক্তিতে রূপান্তরিত করে, অর্থাৎ অতিস্বনক তরঙ্গগুলিতে। এর বহিঃপ্রকাশ হ'ল ট্রান্সডুসারটি অনুদৈর্ঘ্যের দিকে পিছনে পিছনে চলে যায়। টেলিস্কোপিক গতির ফ্রিকোয়েন্সি ড্রাইভিং পাওয়ার উত্স দ্বারা সরবরাহিত উচ্চ ফ্রিকোয়েন্সি পর্যালোচনা বর্তমানের ফ্রিকোয়েন্সি সমতুল্য। হর্নের ভূমিকা হ'ল সম্পূর্ণ অতিস্বনক কম্পন সিস্টেমটি ঠিক করা এবং ট্রান্সডুসারের আউটপুট প্রশস্তকরণকে বাড়িয়ে তোলা। কাটিং ফলক (সরঞ্জামের মাথা) একদিকে প্রশস্ততা আরও বাড়িয়ে তোলে এবং অতিস্বনক তরঙ্গকে কেন্দ্র করে। অন্যদিকে, অতিস্বনক তরঙ্গ আউটপুট, এবং অতিস্বনক শক্তি কাটিয়া ফলকের অনুরূপ কাটিয়া প্রান্তটি ব্যবহার করে কাটতে থাকা উপাদানটির কাটিয়া অংশে ঘনীভূতভাবে ইনপুট দেয়। বিশাল অতিস্বনক শক্তির ক্রিয়া অনুসারে, অংশটি তাত্ক্ষণিকভাবে নরম হয়ে যায় এবং গলে যায়, এবং শক্তিটি হ্রাস পায়। এই সময়ে, যতক্ষণ না একটি ছোট কাটিয়া বল প্রয়োগ করা হয় ততক্ষণ উপাদান কাটার উদ্দেশ্য অর্জন করা যায়।

বিশেষ উল্লেখ:

সুবিধা এবং বৈশিষ্ট্য:

1. চিরাটি মসৃণ এবং দৃ firm়, কাটিয়া প্রান্তটি সঠিক, এটি বিকৃত হবে না, এবং এটি warped, fluffed, আঁকা, বা বলিযুক্ত হবে না;

2. উচ্চ কাটিয়া নির্ভুলতা এবং ধ্রুবক রাবার যৌগিক;

3. কাটিয়া পৃষ্ঠ ভাল ফিনিস এবং ভাল বন্ধন কর্মক্ষমতা আছে;

৪. দ্রুত, দক্ষ ও দূষণমুক্ত;

5. সুন্দর চেহারা, সহজ অপারেশন, কাটা যখন কোন দোলনা, শান্ত এবং বহন করা সহজ।

ডিজিটাল জেনারেটরের সাথে উচ্চ ফ্রিকোয়েন্সি 40Khz কম্পন আল্ট্রাসোনিক রাবার কাটিং ফলক
