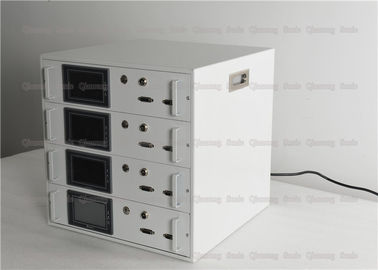

Electricালাই প্রশস্ততা ট্রান্সডুসার এবং বুস্টার জন্য বৈদ্যুতিন ডিজিটাল আল্ট্রাসন ট্রান্সডুসার ড্রাইভার

20Khz আল্ট্রাসোনিক বৈদ্যুতিন ডিজিটাল ড্রাইভার ওয়েল্ডিং প্রশস্ততা ট্রান্সডুসার এবং বুস্টার জন্য

বর্ণনা:

অতিস্বনক শক্তি উত্স প্রায়শই অতিস্বনক উত্স, অতিস্বনক জেনারেটর এবং অতিস্বনক ইলেকট্রনিক্স বাক্স হিসাবে চিহ্নিত করা হয়। এটি উচ্চ শক্তি আল্ট্রাসাউন্ড সিস্টেমের একটি প্রধান উপাদান। এর কাজটি হ'ল অতি-উচ্চতর উচ্চ-ফ্রিকোয়েন্সি এসি সিগন্যাল তৈরি করে আল্ট্রাসোনিক ট্রান্সডুসারকে কাজ করতে। উচ্চ-মানের ড্রাইভিং পাওয়ার সাপ্লাই অবশ্যই উচ্চ-পাওয়ার আল্ট্রাসোনিক সিস্টেমের স্থিতিশীল এবং নিরাপদ অপারেশন নিশ্চিত করতে হবে। একই সময়ে, এটি অবশ্যই অপারেটিং ফ্রিকোয়েন্সি, লোড পাওয়ার, ক্যাপাসিটিভ রিঅ্যাক্ট্যান্স, প্রতিবন্ধকতা এবং ট্রান্সডুসারের অন্যান্য পরামিতিগুলিকে বাস্তব সময়ে নিরীক্ষণ করতে হবে এবং ব্যবহারকারীর বিভিন্ন প্রয়োজন অনুসারে শক্তি চালিয়ে যেতে পারে। প্রশস্ততা এবং অপারেশন মোডের মতো পরামিতিগুলির সমন্বয়।

কাজের নীতি :

একটি অতিস্বনক শক্তি উত্স, যা একটি অতিস্বনক জেনারেটর হিসাবেও পরিচিত, একটি অতিস্বনক ট্রান্সডুসারকে অতিস্বনক শক্তি উত্পাদন এবং সরবরাহ করার জন্য একটি ডিভাইস। এর উদ্দেশ্যটি হ'ল আমাদের মেইনগুলি (220V বা 380V, 50Hz বা 60Hz) একটি উচ্চ-ফ্রিকোয়েন্সি এসি সিগন্যালে রূপান্তর করা যা একটি অতিস্বনক ট্রান্সডুসারের সাথে মিলে যায়। এই সংকেতটি হ'ল সাইনোসয়েডাল সিগন্যাল বা স্পন্দিত সংকেত হতে পারে।

অতিস্বনক শক্তির উত্সের নকশায় জেনারেটর এবং ট্রান্সডুসারের মিলনের নকশাটি খুব গুরুত্বপূর্ণ। বুদ্ধিমান অতিস্বনক জেনারেটরের নকশাটি মূলত নির্ধারণ করে যে অতিস্বনক ডিভাইসটি স্বাভাবিক এবং দক্ষতার সাথে কাজ করতে পারে কি না। ট্রান্সডুসারের সাথে অতিস্বনক পর্বের মিলের দুটি দিক রয়েছে: প্রতিবন্ধী ম্যাচিং এবং সুরের মিল। প্রতিবন্ধী ম্যাচিং ট্রান্সডুসারের প্রতিবন্ধকে সর্বোত্তম লোডে রূপান্তরিত করে, অর্থাত্ একটি প্রতিবন্ধক রূপান্তর। টিউনিং ম্যাচিং ট্রান্সডুসার জুড়ে ভোল্টেজ এবং স্রোতকে পর্যায়ক্রমে হতে দেয়, ফলস্বরূপ সর্বাধিক দক্ষতা তৈরি হয়, যখন সিরিজ অনুনাদ ট্রান্সডুসার জুড়ে ভোল্টেজকে উন্নত করে, যা পাইজোইলেকট্রিক ট্রান্সডুসারদের জন্য উপকারী।

বিশেষ উল্লেখ:

অতিস্বনক জেনারেটরের সাধারণ ত্রুটিগুলি নিম্নরূপ:

1. আল্ট্রাসাউন্ড ছাড়া, পাওয়ার স্যুইচ সূচক প্রদর্শিত হয় না, এবং ফ্যানটি স্বাভাবিকভাবে চলছে।

1) সংশোধনকারী সেতুটি ক্ষতিগ্রস্থ হয়েছে কিনা তা পরীক্ষা করে দেখুন। পদ্ধতিটি নিম্নরূপ: পয়েন্টার মাল্টিমিটারটি × 10 কে ব্লকের সাথে সামঞ্জস্য করা হয়েছে, কালো মিটার কলমটি সংশোধনকারী ব্রিজের পজিটিভ মেরুতে সংযুক্ত করা হয়েছে এবং লাল পরীক্ষার কলমটি যথাক্রমে এসি টার্মিনালের সাথে সংযুক্ত, দুটি পিন রয়েছে কিনা respectively চালু আছে, এবং তারপরে সংশোধনকারী ব্রিজটি প্রতিস্থাপন করা হবে, অন্যথায় পরবর্তী পদক্ষেপটি পরীক্ষা করা হবে।

2) প্রধান ক্যাপাসিটারটি ক্ষতিগ্রস্থ হয়েছে কিনা তা পরীক্ষা করে দেখুন। যদি হ্যাঁ, ক্যাপাসিটারটি প্রতিস্থাপন করুন।

3) বিদ্যুতের নলটি ক্ষতিগ্রস্থ হয়েছে কিনা তা পরীক্ষা করে দেখুন। পদ্ধতিটি নিম্নরূপ: পয়েন্টার মাল্টিমিটারটি × 10 কে ব্লকের সাথে সামঞ্জস্য করা হয়, কালো কলমটি পাওয়ার টিউবের 2 পিনের সাথে সংযুক্ত থাকে এবং লাল পরীক্ষার কলম যথাক্রমে 1 ম এবং 3 য় পিনের সাথে সংযুক্ত থাকে এবং পাওয়ার টিউবটি থাকে প্রতিস্থাপন করা হয়, অন্যথায় রাষ্ট্রটি পুনরুদ্ধার করা হয়।

2. আল্ট্রাসাউন্ড ছাড়া, পাওয়ার স্যুইচ সূচকটি হালকা হয় না, এবং ফ্যানটি ঘুরিয়ে দেয় না।

1) পাওয়ার সুইচটি ক্ষতিগ্রস্থ হয়েছে কিনা তা পরীক্ষা করে দেখুন। যদি হ্যাঁ, পাওয়ার স্যুইচ প্রতিস্থাপন করুন, অন্যথায় পরবর্তী পদক্ষেপটি পরীক্ষা করুন check

2) ফ্যানটি ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করে দেখুন। যদি হ্যাঁ, তবে ফ্যানটি প্রতিস্থাপন করুন।

৩. আল্ট্রাসাউন্ড ব্যতীত পাওয়ার সুইচ সূচকটি আলোকিত হয় এবং ফ্যানটি স্বাভাবিকভাবে চলতে থাকে।

1) আউটপুট কেবল সরিয়ে ফেলুন, পাওয়ারটি চালু করুন, পাওয়ারকে সর্বাধিক সাথে সামঞ্জস্য করুন, 1000V এক্সচেঞ্জ করতে মাল্টিমিটারটি ব্যবহার করুন, আউটপুটটিতে ভোল্টেজ পরিমাপ করুন, প্রায় 1000V। যদি ভোল্টেজ থাকে তবে জেনারেটর ঠিক আছে, আউটপুট কেবলটি প্লাগ করুন, পদক্ষেপটি পরীক্ষা করুন, যদি কোনও ভোল্টেজ নেই, পরবর্তী পদক্ষেপটি পরীক্ষা করুন।

2) মূল ক্যাপাসিটার বা সংশোধনকারী ব্রিজের ইতিবাচক বা নেতিবাচক আউটপুট পরিমাপ করতে মাল্টিমিটার ডিসি 1000 ভি ফাইলটি ব্যবহার করুন।
