গ্রাহকদের বিজয়ী করতে ভাল বিশ্বাসে অতিস্বনক প্রয়োগের উপর ফোকাস করুন
| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | QRsonic |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | QR-7015-4BZ-BZ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
| মূল্য: | Negotation |
| প্যাকেজিং বিবরণ: | শক্ত কাগজে প্যাক করা |
| ডেলিভারি সময়: | 3 কর্মদিবস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
| পণ্যের নাম: | অতিস্বনক ঢালাই অসিলেটর | আউটপুট শক্তি: | 3600W |
|---|---|---|---|
| ফ্রিকোয়েন্সি: | 15Khz | সিরামিক ডিস্ক ব্যাস: | 70 মিমি |
| সিরামিক ডিস্কের পরিমাণ: | 4 পিসি | ক্যাপাসিট্যান্স: | 12.5-14nf |
| নেট ওজন: | 6.5 কেজি | আবেদন: | অতিস্বনক প্লাস্টিকের ঢালাই মেশিন |
| বিশেষভাবে তুলে ধরা: | Wwelding জন্য 3600w অতিস্বনক ট্রান্সডুসার,3600w আল্ট্রাসনিক ওয়েল্ডিং ট্রান্সডুসার,70 মিমি সিরামিক অতিস্বনক ওয়েল্ডিং ট্রান্সডুসার |
||

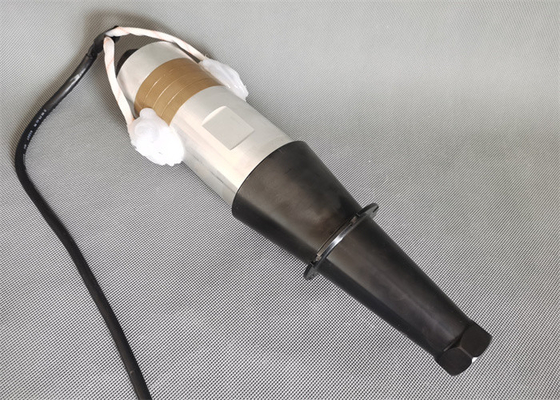

উচ্চ ক্ষমতা 3600w আল্ট্রাসনিক ওয়েল্ডিং ট্রান্সডুসার 70 মিমি ব্যাস সিরামিক সহ 15Khz
বর্ণনা:
অতিস্বনক অসিলেটর, নাম অনুসারে, কার্যকরী উপাদান যা অতিস্বনক কম্পনের প্রশস্ততার সাথে অতিস্বনক ট্রান্সডুসারের সাথে মেলে।এর প্রধান কাজ হল ট্রান্সডুসারের প্রশস্ততা পরিবর্তন করা (সাধারণত বৃদ্ধি), কম্পন অনুপাত উন্নত করা, দক্ষতা উন্নত করা, যান্ত্রিক গুণমান ফ্যাক্টর উন্নত করা, তাপ প্রতিরোধ ক্ষমতা বৃদ্ধি করা, তাপমাত্রা পরিসীমা প্রসারিত করা এবং ট্রান্সডুসারের পরিষেবা জীবন প্রসারিত করা।অতিস্বনক ট্রান্সডুসার একটি হর্ন (আল্ট্রাসনিক হর্ন) ইনস্টল করে ট্রান্সডুসার এবং অতিস্বনক টুল হেডের মধ্যে লোড ম্যাচিং সামঞ্জস্য করে, যা অনুরণন প্রতিবন্ধকতা হ্রাস করে এবং ইলেক্ট্রো-অ্যাকোস্টিক রূপান্তর দক্ষতা উন্নত করতে অনুরণিত ফ্রিকোয়েন্সিতে কাজ করে।অতিস্বনক ট্রান্সডুসারের তাপ উত্পাদন হ্রাস করে এবং পরিষেবা জীবন বৃদ্ধি করে।
স্পেসিফিকেশন:
| মডেল | QR-7015-4BZ-BZ |
| ফ্রিকোয়েন্সি | 15 khz |
| আউটপুট শক্তি | 3600 ওয়াট |
| জয়েন্ট বল্টু | M16*1 |
| সিরামিক ডিস্ক ব্যাস | 70 মিমি |
| সিরামিক ডিস্কের পরিমাণ | 4 পিসি |
| ক্যাপাসিট্যান্স | 12.5-14nf |
| আবেদন | প্লাস্টিক ওয়েল্ডিং মেশিন |
পরামিতি:
|
আইটেম নংঃ.
|
সংযোগ স্ক্রু (আকার)
|
সিরামিক ব্যাস (মিমি)
|
সিরামিক পরিমাণ (পিসি)
|
ক্যাপাসিট্যান্স |
ইনপুট পাওয়ার (W)
|
||
| হলুদ | ধূসর | কালো | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
নিম্নলিখিত ক্ষেত্রে, পাইজোসেরামিক বা ট্রান্সডুসারের ভর্তি বৃত্ত এবং পরিবাহী বক্ররেখা অস্বাভাবিক হতে পারে:
1) সমাবেশের সময় ট্রান্সডুসার ফাটল।
2) পাইজোইলেকট্রিক সিরামিকের নিজেরাই সমস্যা আছে, যেমন অভ্যন্তরীণ ডিলামিনেশন।
3) অতিস্বনক হর্ন এবং ছাঁচের নকশা বা সমাবেশে সমস্যা রয়েছে।
4) ট্রান্সডুসারের ঘনত্বের পার্থক্যের কারণে স্ট্রেস রডের চারপাশের অংশগুলি সংঘর্ষ হয়।সাধারণত, ভর্তির গ্রাফ এবং পরামিতি একে অপরের সাথে সম্পর্কিত।ভাইব্রেটরের অ্যাডমিটেন্স গ্রাফ স্বাভাবিক হলে, R1 কম এবং Qm বেশি।অন্যথায়, ভাইব্রেটরের অ্যাডমিটেন্স গ্রাফ অস্বাভাবিক হলে, R1 সাধারণত বড় এবং Qm ছোট হয়।.
উচ্চ ক্ষমতা 3600w আল্ট্রাসনিক ওয়েল্ডিং ট্রান্সডুসার 70 মিমি ব্যাস সিরামিক সহ 15Khz
