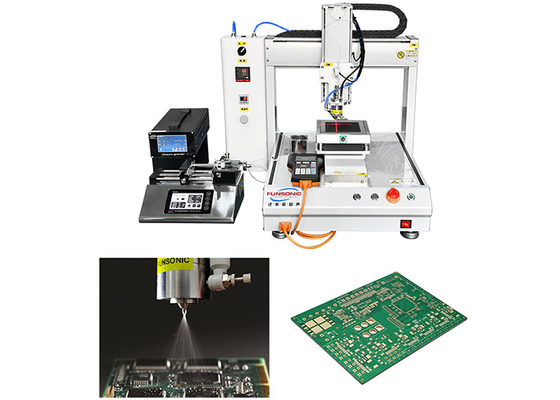

ইলেকট্রনিক পিসিবি প্রিন্টেড সার্কিট বোর্ডের জন্য অতিস্বনক যথার্থ লেপ প্রযুক্তি

ইলেকট্রনিক পিসিবি প্রিন্টেড সার্কিট বোর্ডের জন্য অতিস্বনক যথার্থ লেপ প্রযুক্তি

বর্ণনাঃ

Electronic PCB (printed circuit board) protection ultrasonic precision coating technology is an advanced ultrasonic coating process that uses high-frequency ultrasonic vibration to fully atomize moisture-proof coatings, বিচ্ছিন্নকরণ লেপ, বা অ্যান্টি-কোরোসিওন লেপ, যার ফলে তাদের PCB এর পৃষ্ঠের উপর সমানভাবে লেপ দেওয়া হয়, কার্যকরভাবে সার্কিট বোর্ডের কার্যকারিতা রক্ষা করে এবং তার সেবা জীবন বাড়ায়।
অতিস্বনক প্রযুক্তি লেপ এবং পিসিবি পৃষ্ঠের মধ্যে আঠালো উন্নত করতে পারে,ইলেকট্রনিক পিসিবি বোর্ডের জন্য উচ্চতর সুরক্ষা কর্মক্ষমতা প্রদান এবং ইলেকট্রনিক পণ্যগুলির ক্রমাগত পরিবর্তিত চাহিদার সাথে খাপ খাইয়ে নেওয়া.

পরামিতিঃ

পরামিতি সমন্বয় করা হচ্ছে:

নিম্নলিখিত পরামিতিগুলি সামঞ্জস্য করে লেপ স্প্ল্যাশ ঘটনা উন্নত করুনঃ
1. অতিস্বনক শক্তি হ্রাস করুন: স্প্রেয়ের তীব্রতা হ্রাস করতে অতিস্বনক তরঙ্গের শক্তি হ্রাস করুন
2. লেপ গতি হ্রাসঃ লেপ গতি কমিয়ে লেপটি সাবস্ট্র্যাটে সমানভাবে ছড়িয়ে পড়ার জন্য আরও বেশি সময় দিতে পারে, স্প্ল্যাশিং হ্রাস করে।
3. স্প্ল্যাশ সময় বাড়ানঃ স্প্ল্যাশ সময় বৃদ্ধি আবরণ তাত্ক্ষণিকভাবে স্প্রে আউট পরিবর্তে, আরো সম্পূর্ণরূপে atomizing অনুমতি দিতে পারে
4. ফ্রিকোয়েন্সি হ্রাসঃ এটি আরো স্থিতিশীল করতে স্প্রে মোড পরিবর্তন করতে একটি নিম্ন অতিস্বনক ফ্রিকোয়েন্সি ব্যবহার করুন
5. ভিস্কোসিটি বাড়ানঃ যদি লেপটি খুব পাতলা হয় তবে লেপের ভিস্কোসিটি যথাযথভাবে বাড়ানো যেতে পারে (উদাহরণস্বরূপ, ঘনকারী যুক্ত করে)
6. নল নকশা অনুকূল বা নল প্রতিস্থাপনঃ একটি আরো যুক্তিসঙ্গত নল নকশা ব্যবহার করুন, বা স্প্রে কোণ এবং নল দূরত্ব সামঞ্জস্য

ইলেকট্রনিক পিসিবি প্রিন্টেড সার্কিট বোর্ডের জন্য অতিস্বনক যথার্থ লেপ প্রযুক্তি
