35 Khz আলট্রাসোনিক পাইজোইলেক্ট্রিক ট্রান্সডুসার, ছোট আল্ট্রাসোনিক eldালাই ট্রান্সডুসার

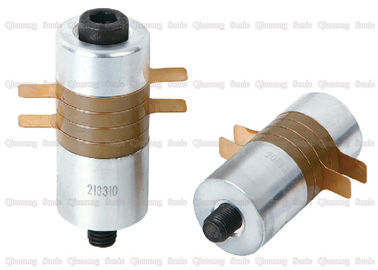

এক সংযুক্ত স্ক্রু সহ 35KHZ 500W অতিস্বনক ওয়েল্ডিং ট্রান্সডুসার

বর্ণনা:

অতিস্বনক ট্রান্সডুসার এমন একটি শক্তি রূপান্তর ডিভাইস যার কর্মক্ষমতা বর্ণনা এবং মূল্যায়নের জন্য অনেকগুলি পরামিতি প্রয়োজন। ট্রান্সডুসারের বৈশিষ্ট্যগত পরামিতিগুলির মধ্যে অনুরণন ফ্রিকোয়েন্সি, ফ্রিকোয়েন্সি ব্যান্ডউইথ, বৈদ্যুতিন মেশিন সংযোজন সহগ, বৈদ্যুতিনোধক দক্ষতা, যান্ত্রিক গুণমানের ফ্যাক্টর, প্রতিবন্ধী বৈশিষ্ট্য, ফ্রিকোয়েন্সি বৈশিষ্ট্য, নির্দেশনা, সংক্রমণ এবং সংবর্ধনা সংবেদনশীলতা এবং এর মত অন্তর্ভুক্ত থাকে। বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ট্রান্সডুসারগুলির বিভিন্ন পারফরম্যান্সের পরামিতি রয়েছে। উদাহরণস্বরূপ, একটি এমসিসিভ ট্রান্সডুসারের জন্য, ট্রান্সডুসারটির একটি বড় আউটপুট শক্তি এবং উচ্চ শক্তি রূপান্তর দক্ষতা থাকা প্রয়োজন; এবং একটি স্থানান্তরকারী ট্রান্সডুসারের জন্য, বিস্তৃত প্রয়োজন required ফ্রিকোয়েন্সি ব্যান্ড এবং উচ্চ সংবেদনশীলতা এবং রেজোলিউশন। সুতরাং, ট্রান্সডুসারের নির্দিষ্ট নকশা প্রক্রিয়ায় ট্রান্সডুসারের প্রাসঙ্গিক প্যারামিটারগুলি নির্দিষ্ট অ্যাপ্লিকেশন অনুসারে যুক্তিযুক্তভাবে ডিজাইন করা উচিত।

বিশেষ উল্লেখ:

পাইজোইলেক্ট্রিক সিরামিক শিট উত্পাদন প্রক্রিয়া:

পাইজোইলেক্ট্রিক সিরামিক শিটগুলির প্রক্রিয়াটি নিম্নরূপ: ব্যাচিং - মিশ্রণ এবং নাকাল - প্রাক-সিনটারিং - গৌণ নাকাল - দান - গঠন - স্থানচ্যুতি - চীনামাটির মধ্যে sintering - আকৃতি প্রক্রিয়াকরণ - বৈদ্যুতিন - উচ্চ চাপ মেরুকরণ - বার্ধক্য পরীক্ষা।

1. উপাদানগুলি: প্রাক চিকিত্সা, অমেধ্যগুলি অপসারণ করুন এবং তারপরে সূত্রের অনুপাত অনুসারে বিভিন্ন কাঁচামালকে ওজন করুন, খুব কম পরিমাণে অ্যাডিটিভসের দিকে মনোযোগ দিন বালকের মাঝখানে স্থাপন করা উচিত।
২. মিশ্রণ এবং নাকাল: উদ্দেশ্যটি বিভিন্ন কাঁচামাল মিশ্রিত করা এবং মিশ্রণ করা এবং প্রাক-ফায়ারিংয়ের জন্য সম্পূর্ণ কঠিন পর্যায়ে প্রতিক্রিয়ার শর্ত প্রস্তুত করা। সাধারণত, শুকনো নাকাল বা ভেজা নাকাল গ্রহণ করা হয়। শুকনো গ্রাইন্ডিং ছোট ছোট ব্যাচে চালানো যেতে পারে, এবং উচ্চ দক্ষতার সাথে বড় ব্যাচগুলিতে বোলিং মিল বা এয়ারফ্লো পালভারাইজেশন গ্রহণ করা যেতে পারে।
৩. প্রাক জ্বলন্ত: উদ্দেশ্য পাইজয়েলেকট্রিক সিরামিক সংশ্লেষিত করতে উচ্চ তাপমাত্রায় বিভিন্ন কাঁচামালগুলির কঠিন-পর্বের প্রতিক্রিয়া পরিচালনা করা। এই প্রক্রিয়াটি অত্যন্ত গুরুত্বপূর্ণ। সিন্টারিং পরিস্থিতি এবং চূড়ান্ত পণ্যটির কার্যকারিতা সরাসরি প্রভাবিত করবে।
৪. দ্বিতীয় সূক্ষ্ম নাকাল: উদ্দেশ্যটি হ'ল প্রাক-চালিত পাইজোইলেক্ট্রিক সিরামিক গুঁড়াটি পুনরায় সুনির্দিষ্ট করা এবং চীনামাটির বাসনগুলির অভিন্ন পারফরম্যান্সের জন্য একটি ভাল ভিত্তি স্থাপনের জন্য এটিকে সূক্ষ্মভাবে গ্রাইন্ড করা।
৫. গ্রানুলেশন: উদ্দেশ্যটি হ'ল ভাল ঘনত্ব সহ তরল কণার একটি উচ্চ ঘনত্ব গঠন করা।
M. ছাঁচনির্মাণ: উদ্দেশ্যটি হ'ল ছদ্মবেশযুক্ত উপাদানটি পছন্দসই পূর্ববর্তী ফাঁকা জায়গায় চাপানো।
Dist. বিকৃতকরণ: উদ্দেশ্যটি ফাঁকা থেকে দানাদার সময় যুক্ত বাইন্ডারটি সরিয়ে ফেলা হয়।
৮. চীনামাটির বাসন থেকে সিনটারিং: ফাঁকাটি সিল করা হয় এবং উচ্চ তাপমাত্রায় চীনামাটির বাসন থেকে sintered হয়। এই লিঙ্কটি খুব গুরুত্বপূর্ণ।
9. আকৃতি প্রক্রিয়াকরণ: প্রয়োজনীয় সমাপ্ত পণ্য আকারে সমাপ্ত পণ্য নাকাল।
10. ইলেক্ট্রোড: একটি পরিবাহী বৈদ্যুতিন পছন্দসই সিরামিক শীটের পৃষ্ঠের উপরে স্থাপন করা হয়। সাধারণ পদ্ধতি হ'ল সিলভার লেয়ার অনুপ্রবেশ, রাসায়নিক জমা এবং ভ্যাকুয়াম লেপ।
১১. হাই-ভোল্টেজ মেরুকরণ: সিরামিকের অভ্যন্তরীণ ডোমেনগুলি প্রান্তিক করা হয়েছে, যাতে সিরামিকটিতে পাইজোইলেক্ট্রিক বৈশিষ্ট্য রয়েছে।
12. বয়স বাড়ানোর পরীক্ষা: সিরামিকের কর্মক্ষমতা স্থিতিশীল হওয়ার পরে, প্রত্যাশিত পারফরম্যান্স প্রয়োজনীয়তা পূরণ করা হয় কিনা তা সূচকগুলি পরীক্ষা করা হয়।

এক সংযুক্ত স্ক্রু সহ 35KHZ 500W অতিস্বনক ওয়েল্ডিং ট্রান্সডুসার
