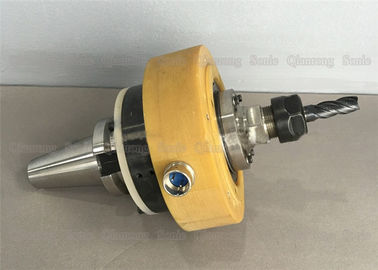

স্মুথ সারফেস প্রসেসিং এইচএসকে 63 সংযোজক সহ আল্ট্রাসোনিক সহকারী মেশিনিং

বর্ণনা:

পঞ্চিং মেশিন অতিস্বনক জেনারেটর দোলক অংশে একটি সমান্তরাল উন্নত অসিলেটর, অর্থাৎ একটি সাইল সার্কিট ব্যবহার করে। ইন্ডাক্ট্যান্স এল 1 এবং ফাইন টিউনিং সি 1 সামঞ্জস্য করে, 17-23 কেএইচজেডের একটি পরিবর্তনশীল ফ্রিকোয়েন্সিটির একটি অতিস্বনক সংকেত তৈরি করা যেতে পারে। ডাব্লু হ'ল পাওয়ার স্তর সমন্বয় এবং আউটপুট শক্তিটি অ্যামিটার (এ) দ্বারা পর্যবেক্ষণ করা যেতে পারে। আউটপুট সিগন্যালটি পাইজোইলেক্ট্রিক সিরামিক দিয়ে তৈরি একটি ট্রান্সডুসারকে প্রেরণ করা হয়, যা অতিস্বনক শক্তিকে যান্ত্রিক কম্পন শক্তিতে রূপান্তর করে। শক হেড বারবার গ্রাইন্ডিং পাউডার (সাধারণত সোনার স্টিলের বালি) এবং জলের সহযোগিতায় কম্পন করে, যাতে প্রক্রিয়াজাত অংশটি পরিধান করে। একটি উপযুক্ত গর্ত করুন

বিশেষ উল্লেখ:

অতিস্বনক প্রক্রিয়াজাতকরণ বৈশিষ্ট্য:

(1) প্রশস্ত প্রক্রিয়াকরণ পরিসীমা

ক। এটি কঠোর পরিশ্রমী ধাতু, নন-ধাতব উপকরণ যেমন কঠোর ইস্পাত, স্টেইনলেস স্টিল, টাইটানিয়াম এবং এর মিশ্রণগুলি প্রক্রিয়া করতে পারে; বিশেষত কিছু অ-পরিবাহী অ ধাতব পদার্থ যেমন কাঁচ, সিরামিক, কোয়ার্টজ, সিলিকন, অগেট, রত্নপাথর, হীরা এবং বিভিন্ন সেমিকন্ডাক্টর এবং এর মতো পরিবাহী শক্ত ধাতব পদার্থ যেমন কঠোর ইস্পাত এবং শক্ত খাদের জন্য প্রক্রিয়া করা যেতে পারে তবে এর উত্পাদনশীলতা কম থাকে have ।

খ। গভীর গভীর গর্ত, পাতলা প্রাচীরযুক্ত অংশগুলি, পাতলা রডস, কম অনমনীয়তা এবং জটিল আকারগুলির প্রক্রিয়াজাতকরণ এবং উচ্চ অংশগুলির প্রয়োজনীয়তার জন্য উপযুক্ত;

গ। উচ্চ নির্ভুলতা এবং নিম্ন পৃষ্ঠের রুক্ষতার মতো যথার্থ অংশগুলির যথার্থ যন্ত্রের জন্য উপযুক্ত।

(2) লো কাটিং শক্তি এবং লো কেটিং শক্তি ব্যবহার যেহেতু অতিস্বনক যন্ত্রগুলি প্রধানত তাত্ক্ষণিক স্থানীয় প্রভাবের উপর নির্ভর করে, তাই ওয়ার্কপিসের পৃষ্ঠের ম্যাক্রো কাটিয়া বলটি ছোট এবং কাটিয়া চাপ এবং কাটিয়া তাপ আরও কম হয়।

(3) উচ্চ ওয়ার্কপিস প্রক্রিয়াজাতকরণ নির্ভুলতা এবং নিম্ন পৃষ্ঠের রুক্ষতা উচ্চ যন্ত্রের যথার্থতা (0.005 থেকে 0.02 মিমি আকারের নির্ভুলতা) এবং নিম্ন পৃষ্ঠের রুক্ষতা (0.05 থেকে 0.2 এর রা এর মান) অর্জন করতে পারে, মেশিনযুক্ত পৃষ্ঠের উপর কোন অবশিষ্টাংশ স্ট্রেস, পোড়া ইত্যাদি etc. এছাড়াও

পাতলা প্রাচীরযুক্ত, সংকীর্ণ চেরা এবং লো-কড়া অংশগুলি প্রক্রিয়াজাতকরণের জন্য উপযুক্ত।

(4) জটিল আকারের বিভিন্ন ধরণের গর্ত, গহ্বর এবং moldালাইয়ের পৃষ্ঠগুলি প্রক্রিয়া করা সহজ।

(5) সরঞ্জাম নরম উপকরণ দিয়ে আরও জটিল আকারে তৈরি করা যেতে পারে।

(6) অতিস্বনক প্রক্রিয়াজাতকরণ সরঞ্জাম কাঠামো সাধারণত সহজ, পরিচালনা এবং পরিচালনা বজায় রাখা সহজ।

স্মুথ সারফেস প্রসেসিং এইচএসকে 63 সংযোগকারী সহ 20Khz অতিস্বনক যন্ত্র
