উচ্চ ফ্রিকোয়েন্সি কম্পন আল্ট্রাসোনিক সহকারী মেশিনিং, অতিস্বনক স্পিন্ডল উচ্চ গতি সহকারী যন্ত্র

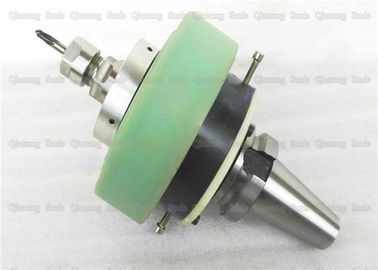

অতিস্বনক উচ্চ ফ্রিকোয়েন্সি কম্পন স্পিন্ডল উচ্চ গতি সহকারী যন্ত্র

বর্ণনা:

অতিস্বনক প্রক্রিয়াকরণ হ'ল একটি সাইনোসয়েডাল বৈদ্যুতিক দোলন সংকেত যা একটি অতিস্বনক জেনারেটর পর্যায়ক্রমিক বর্তমানকে অতিস্বনক ফ্রিকোয়েনিতে রূপান্তর করে। ট্রান্সডুসার বৈদ্যুতিক দোলন সংকেতকে অতিস্বনক ফ্রিকোয়েন্সি যান্ত্রিক কম্পনে রূপান্তর করে। শিং ট্রান্সডুসারের অনুদৈর্ঘ্য কম্পনকে প্রশস্ত করে এবং এটি সরঞ্জামের মাথায় প্রেরণ করে। আল্ট্রাসোনিক কম্পন সম্পাদন করার সময় মাথাটি ঘূর্ণমান গতির সাথে সংযুক্ত থাকে।

বিশেষ উল্লেখ:

অতিস্বনক প্রক্রিয়াজাতকরণ বৈশিষ্ট্য:

(1) প্রশস্ত প্রক্রিয়াকরণ পরিসীমা

ক। এটি কঠোর পরিশ্রমী ধাতু, নন-ধাতব উপকরণ যেমন কঠোর ইস্পাত, স্টেইনলেস স্টিল, টাইটানিয়াম এবং এর মিশ্রণগুলি প্রক্রিয়া করতে পারে; বিশেষত কিছু অ-পরিবাহী অ ধাতব পদার্থ যেমন কাঁচ, সিরামিক, কোয়ার্টজ, সিলিকন, অগেট, রত্নপাথর, হীরা এবং বিভিন্ন সেমিকন্ডাক্টর এবং এর মতো পরিবাহী শক্ত ধাতব পদার্থ যেমন কঠোর ইস্পাত এবং শক্ত খাদের জন্য প্রক্রিয়া করা যেতে পারে তবে এর উত্পাদনশীলতা কম থাকে have ।

খ। গভীর গভীর গর্ত, পাতলা প্রাচীরযুক্ত অংশগুলি, পাতলা রডস, কম অনমনীয়তা এবং জটিল আকারগুলির প্রক্রিয়াজাতকরণ এবং উচ্চ অংশগুলির প্রয়োজনীয়তার জন্য উপযুক্ত;

গ। উচ্চ নির্ভুলতা এবং নিম্ন পৃষ্ঠের রুক্ষতার মতো যথার্থ অংশগুলির যথার্থ যন্ত্রের জন্য উপযুক্ত।

(2) লো কাটিং শক্তি এবং লো কেটিং শক্তি ব্যবহার যেহেতু অতিস্বনক যন্ত্রগুলি প্রধানত তাত্ক্ষণিক স্থানীয় প্রভাবের উপর নির্ভর করে, তাই ওয়ার্কপিসের পৃষ্ঠের ম্যাক্রো কাটিয়া বলটি ছোট এবং কাটিয়া চাপ এবং কাটিয়া তাপ আরও কম হয়।

(3) উচ্চ ওয়ার্কপিস প্রক্রিয়াজাতকরণ নির্ভুলতা এবং নিম্ন পৃষ্ঠের রুক্ষতা উচ্চ যন্ত্রের যথার্থতা (0.005 থেকে 0.02 মিমি আকারের নির্ভুলতা) এবং নিম্ন পৃষ্ঠের রুক্ষতা (0.05 থেকে 0.2 এর রা এর মান) অর্জন করতে পারে, মেশিনযুক্ত পৃষ্ঠের উপর কোন অবশিষ্টাংশ স্ট্রেস, পোড়া ইত্যাদি etc. এছাড়াও

পাতলা প্রাচীরযুক্ত, সংকীর্ণ চেরা এবং লো-কড়া অংশগুলি প্রক্রিয়াজাতকরণের জন্য উপযুক্ত।

(4) জটিল আকারের বিভিন্ন ধরণের গর্ত, গহ্বর এবং moldালাইয়ের পৃষ্ঠগুলি প্রক্রিয়া করা সহজ।

(5) সরঞ্জাম নরম উপকরণ দিয়ে আরও জটিল আকারে তৈরি করা যেতে পারে।

(6) অতিস্বনক প্রক্রিয়াজাতকরণ সরঞ্জাম কাঠামো সাধারণত সহজ, পরিচালনা এবং পরিচালনা বজায় রাখা সহজ।

অ্যাপ্লিকেশন:

আল্ট্রাসোনিক তুরপুন মেশিন ড্রিলিং এবং ক্রিস্টাল, রত্ন পাথর, অগেট, জেড, কাচপাত্র, সিরামিকস এবং এনামেল, সিলিকন, ফেরাইট এবং এর মতো কিছু উচ্চ কঠোরতা উপকরণ খোদাইয়ের জন্য ব্যবহার করা যেতে পারে। এই মেশিনটিতে একটি অতিস্বনক জেনারেটর এবং একটি প্রসেসিং হেড থাকে (ট্রান্সডুসার, শিং ইত্যাদিসহ)। আল্ট্রাসোনিক জেনারেটর সার্কিট অঙ্কনটিতে প্রদর্শিত হয়। এই সার্কিটটি সহজ এবং তিনটি অংশ নিয়ে গঠিত: দোলনা, ধাক্কা এবং শক্তি প্রশস্তকরণ।

অতিস্বনক উচ্চ ফ্রিকোয়েন্সি কম্পন স্পিন্ডল উচ্চ গতি সহকারী যন্ত্র
