গ্রাহকদের বিজয়ী করতে ভাল বিশ্বাসে অতিস্বনক প্রয়োগের উপর ফোকাস করুন
| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | QRsonic |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | QR-2540-4BD |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
| মূল্য: | Negotation |
| প্যাকেজিং বিবরণ: | শক্ত কাগজে প্যাক করা |
| ডেলিভারি সময়: | 3 কর্মদিবস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
| পণ্যের নাম: | অতিস্বনক পাইজোইলেকট্রিক ট্রান্সডুসার | ফ্রিকোয়েন্সি: | 40 Khz |
|---|---|---|---|
| আউটপুট শক্তি: | 300 ওয়াট | জয়েন্ট বল্টু: | M8 |
| সিরামিক ডিস্ক ব্যাস: | 25 মিমি | সিরামিক ডিস্কের পরিমাণ: | 4 পিসি |
| ক্যাপাসিট্যান্স: | 4.5-6.5nf | প্রশস্ততা: | 4um |
| বিশেষভাবে তুলে ধরা: | সক্রিয় সেন্সর অতিস্বনক পাইজোইলেকট্রিক ট্রান্সডুসার,পিজোইলেকট্রিক আল্ট্রাসনিক ট্রান্সডিউসার 40Khz,300 ওয়াট আল্ট্রাসনিক ট্রান্সডুসার 40Khz |
||

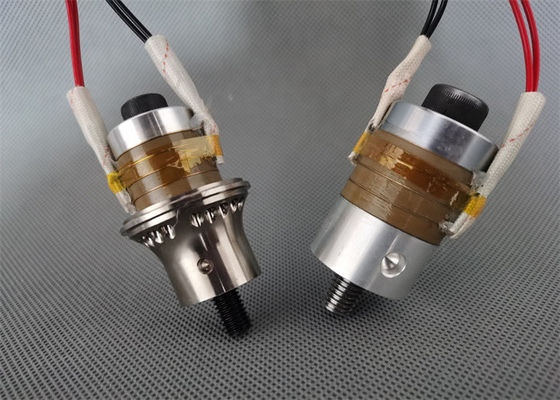

ঢালাই বা কাটিং অ্যাপ্লিকেশনের জন্য সক্রিয় সেন্সর পাইজোইলেকট্রিক আল্ট্রাসোনিক ট্রান্সডুসার 40Khz
বর্ণনা:
40Khz অতিস্বনক ট্রান্সডুসারগুলি বৈদ্যুতিক শক্তি, যান্ত্রিক শক্তি বা শাব্দিক শক্তিকে শক্তির এক ফর্ম থেকে শক্তি ডিভাইসের অন্য ফর্মে রূপান্তর করে, যা একটি অতিস্বনক ট্রান্সডুসার নামেও পরিচিত, এটি একটি সক্রিয় সেন্সর হিসাবেও পরিচিত।সবচেয়ে পরিপক্ক এবং নির্ভরযোগ্য একটি ডিভাইস যা পাইজোইলেকট্রিক প্রভাব দ্বারা বৈদ্যুতিক শক্তি এবং শাব্দ শক্তি রূপান্তর করে, যা পাইজোইলেকট্রিক ট্রান্সডুসার নামেও পরিচিত।ট্রান্সডিউসারটি একটি কেন্দ্রীয় পাইজোইলেকট্রিক সিরামিক উপাদান, একটি সামনে এবং পিছনের ধাতব আবরণ, একটি প্রাক-স্ট্রেসযুক্ত স্ক্রু, একটি ইলেক্ট্রোড শীট এবং একটি অন্তরক নল দ্বারা গঠিত।অতিস্বনক ট্রান্সডুসারগুলি প্রায় সমস্ত অতিস্বনক সরঞ্জামে ব্যবহৃত হয়।Qianrong অতিস্বনক সরঞ্জাম হল অতিস্বনক টাইটানিয়াম খাদ ট্রান্সডুসার এবং মূল উপাদানগুলির উত্স।
স্পেসিফিকেশন:
| মডেল | QR-2540-4BD |
| ফ্রিকোয়েন্সি | 40khz |
| আউটপুট শক্তি | 300 ওয়াট |
| জয়েন্ট বল্টু | M8 |
| সিরামিক ডিস্ক ব্যাস | 25 মিমি |
| সিরামিক ডিস্কের পরিমাণ | 4 পিসি |
| ক্যাপাসিট্যান্স | 4.5-6.5nf |
| প্রশস্ততা | 4 উম |
| আবেদন | প্লাস্টিক ওয়েল্ডিং মেশিন |
পরামিতি:
| কলামের ধরনএনটিকে টাইপ | ||||||||
|
আইটেম নংঃ.
|
সংযোগ স্ক্রু
|
সিরামিক ডায়া (মিমি)
|
সিরামিকের পরিমাণ (পিসি) |
ফ্রিকোয়েন্সি (khz)
|
ক্যাপাসিট্যান্স |
শক্তি (W)
|
||
| হলুদ | ধূসর | কালো | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| কলামের ধরনএনটিকে টাইপ | ||||||||
|
আইটেম নংঃ.
|
সংযোগ স্ক্রু
|
সিরামিক ডায়া (মিমি)
|
সিরামিকের পরিমাণ (পিসি) |
ফ্রিকোয়েন্সি (khz)
|
ক্যাপাসিট্যান্স |
শক্তি (W)
|
||
| হলুদ | ধূসর | কালো | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
মনোযোগ দিন:
বৈদ্যুতিক বাক্স এবং ছাঁচের সাথে ট্রান্সডুসারের মিলটি সিস্টেমের নির্ভরযোগ্যতা এবং ট্রান্সডুসারের সর্বাধিক শক্তির ভিত্তি।ট্রান্সডুসার সম্পন্ন হওয়ার পরে, কোন সামঞ্জস্যযোগ্য অংশ থাকবে না।ট্রান্সডুসারের কাজের অবস্থার সাথে মেলে বৈদ্যুতিক বাক্স এবং ছাঁচকে সামঞ্জস্য করুন।
নিম্নলিখিত ধাপে মিল সামঞ্জস্য করার সুপারিশ করা হয়:
প্রথমে, ট্রান্সডুসারের গতিশীল পরিসরের জন্য বৈদ্যুতিক বাক্সের দোলন ফ্রিকোয়েন্সি সামঞ্জস্য করুন।
ধাপ 2: ম্যাচিং সার্কিট সামঞ্জস্য করুন যাতে ট্রান্সডুসারের নো-লোড কারেন্ট 0.5A-এর কম হয়।টিউনিং ভোল্টেজের বিচ্যুতি সর্বদা 0.2A এর কম হওয়া উচিত এবং স্বাভাবিক কম্পন এবং গরম করার জন্য ট্রান্সডুসার পরীক্ষা করুন।
তৃতীয় ধাপ: লোডের সাথে ছাঁচকে সংযুক্ত করুন এবং সিস্টেমের আউটপুট শক্তি ব্যবহারের জন্য প্রয়োজনীয়তা পূরণ করতে বৈদ্যুতিক বাক্স সামঞ্জস্য করুন।
ধাপ 4: একটি নির্দিষ্ট সময়ের জন্য সম্পূর্ণ শক্তি পরীক্ষা, ট্রান্সডুসার এবং বৈদ্যুতিক বাক্সের অবস্থার পরিবর্তনগুলি স্বাভাবিক সীমার মধ্যে হওয়া উচিত কিনা তা পরীক্ষা করুন।
